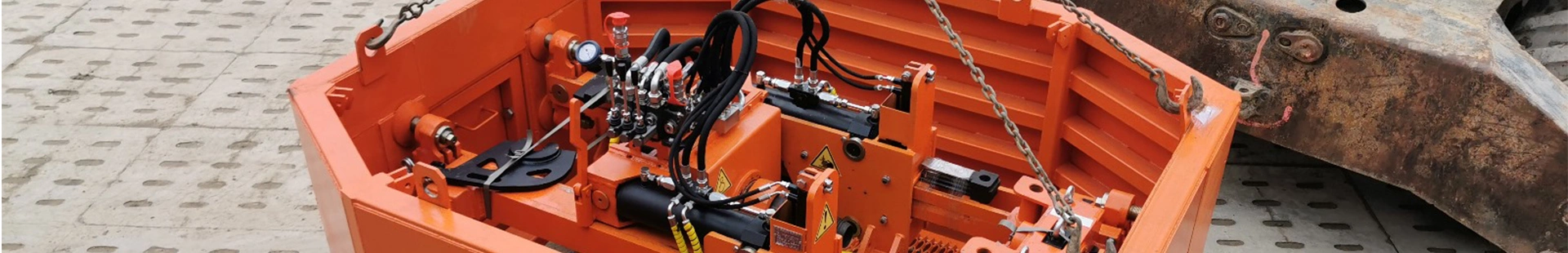

| ГАБАРИТЫ | Длина | Ширина | Высота |
| ОР-1,5 | 2400 мм | 1960 мм | до 5000 мм |
ЭТАПЫ РАБОТЫ ОПАЛУБКИ ОР-1,5
Этап 1. Установка опалубки на проектную глубину.
Разрабатывает приямок под габариты силового бокса.
Силовой бокс опалубки устанавливается в приямок.
Экскаватор выбирает грунт изнутри силового бокса. Под собственным весом, либо под нажимом экскаватора силовой бокс опускается.
По мере углубления второй, третий и последующие боксы устанавливаются друг на друга и закрепляются между собой быстроразъемными фиксаторами.
Грунт выбирается изнутри боксов до тех пор, пока не достигнута проектная глубина.
Этап 2. Строительство и реконструкция инженерных сетей.
Во внутрь силового (нижнего) бокса опалубки устанавливается оборудование для бестраншейной прокладки или замены подземных трубопроводов.
Перечень установок используемых в опалубках: УМ-20, УМ-35, УМ-55, МНБЛ-70, СТ-40В.
По окончанию строительства или реконструкции инженерных сетей оборудование из опалубки демонтируется.
Этап 3. Строительство колодца из сборного железобетона.
Во внутрь опалубки опускается первое железобетонное кольцо колодца. Пустоты между кольцом и стенками опалубки засыпаются песком.
На кольцо устанавливается силовая балка опалубки. В поясе гидроподъема опалубки устанавливаются два гидроцилиндра, штоки которых опираются на силовую балку.
Сборная опалубка, опираясь на железобетонное кольцо, выжимается наружу на один пояс. Вышедший пояс открепляется.
Устанавливается следующее железобетонное кольцо, пустоты между стенками колодца и опалубки заполняются песком и цикл по выжиму опалубки на поверхность повторяется.
*· Демонтаж опалубки (выжим ее на поверхность) может производится и без строительства нового колодца. В таком случае штоки гидроцилиндра опираются на платформы установленные внутри опалубки на грунте.
