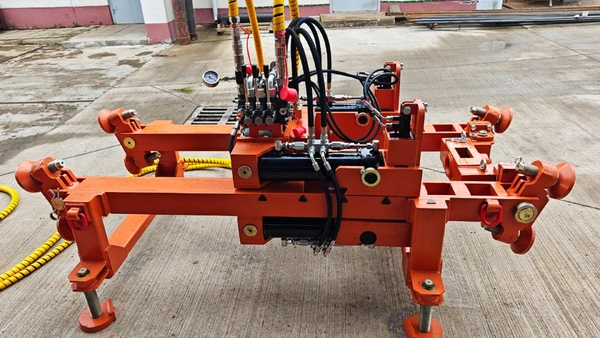

МНБЛ-100 - установка прокола грунта и бестраншейной замены трубопровода

Многофункциональная установка МНБЛ-100 с тяговым усилием 100 тонн предназначена для бестраншейной прокладки трубопроводов малых и средних диаметров.

Установка тройного назначения МНБЛ-100 комплектуется под потребности заказчика:
- управляемые криволинейные проколы до 500 мм и длиной до 150 м,
- управляемые прямолинейные проколы до 450 мм и длиной до 60-80 м,
- бестраншейная замена трубопроводов по старому следу до 500 мм и длиной до 150 м,
- тройной набор функций (два вида проколов и бестраншейная замена трубопроводов).

Особенности Характеристики

Особенности

Управляемый прямолинейный прокол

Контроль бурения осуществляется системой лазерного контроля СЛК-1.

Работы по пилотному бурению производятся без выхода человека на проезжую часть дороги.

Защита и безопасность

При производстве оборудования используются повышенной износостойкости материалы и комплектующие. Для предотвращения попадания грязи в гидравлическую систему установлены БРС закрытого типа.

Управление установкой производится при помощи выносного пульта, снабжённого кнопкой экстренной остановки двигателя.

При работе на глубине (до 5,0 м) силовая установка может монтироваться в гидравлическую самовыдвигающуюся опалубку ОР-М06.

Характеристики

Характеристики	Параметры МНБЛ-100
Параметры работ*
Управляемые криволинейные проколы (гнб)	Диаметр: до 500 мм Длина: до 150 м
Управляемые прямолинейные проколы (гнб)	Диаметр: до 450 мм Длина: до 60-80 м
Замена трубопровода по старому следу	Диаметр: до 500 мм Длина: до 150 м
Категория грунтов	До 3-ей включительно
Материал нового трубопровода	Полиэтилен, сталь, высокопрочный чугун с шаровидным графитом (ВЧШГ)
Материал изношенного трубопровода	Чугун, железобетон, керамика, асбест, сталь
Характеристика оборудования
Тяговое усилие	100 т
Усилие продавливания	80 т
Контроль бурения	SNS 1T-NV (2T-NV, 7T-NV)
Мощность двигателя
Бензобак
Нормативный расход топлива	Бензин 92
Гидробак
Рабочее давление	25 МПа
Производительность насоса (макс.)
Варианты размещения силовой установки	Приямок Опалубка** ОР-М06
Габариты и масса
Cиловая установка (LxBxH / m)	2330х1400х1160 мм, 1800 кг
Гидростанция в сухом виде (LxBxH / m)
Буровая штанга цельная (для криволинейных проколов)	D=70 мм L=1065 (1000) мм Масса: 30 кг
Буровая штанга полая (для прямолинейных проколов)	D=118 мм L=895 (800) мм Масса: 25,5 кг

^{* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.}
^{** Опалубки ОР1,5 и ОР2 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».}
