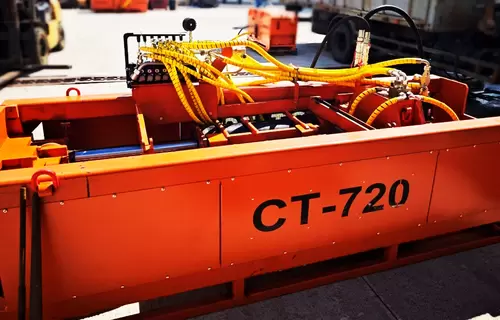

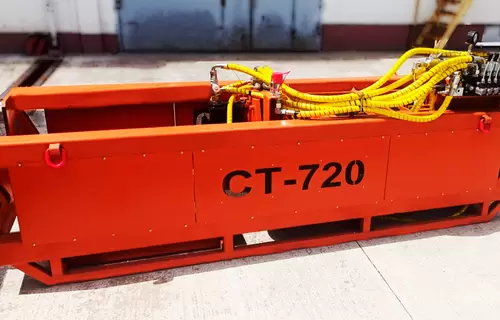

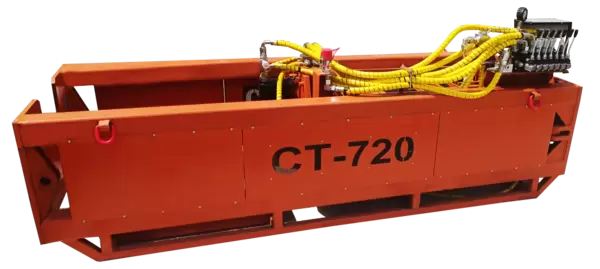

СТ-720

Специализированная установка санации трубопроводов с автоматической подачей штанг

СТ-720

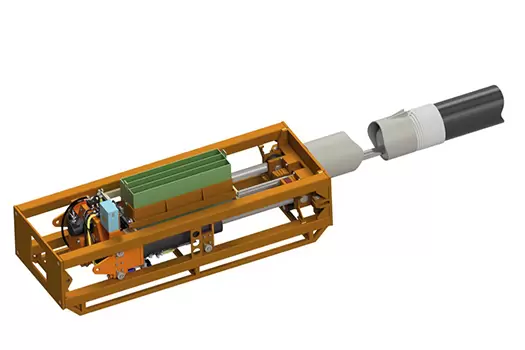

СТ-720 – установка бестраншейной замены трубопровода

Специализированная установка СТ-720 предназначена для бестраншейной замены трубопроводов диаметром до 720 мм длиной до 160 м.

Машина оснащена кассетным блоком автоматической подачи штанг.

Замена трубопровода производится методом разрушения и уплотнения в грунт с одновременной затяжкой нового трубопровода как с сохранением диаметра, так и с увеличением.

При управлении установкой СТ-720 оператор находится сбоку от оси движения штанг.

Новый трубопровод затягивается либо плетью, либо полиэтиленовыми трубами на резьбовом соединении или на соединении «quick-lok».

СТ-720

Особенности

Автоматическая подача штанг

Автоматическая подача и возврат штанг в кассету.

Безопасность

Во время работы оператор находится сбоку установки, а не позади, то есть вне зоны оси движения штаг.

Такая позиция предохраняет человека от удара в случае обрыва штанги.

Высокая скорость проходки

Автоматическая кассетная подача штанг позволяет быстрее работать по сравнению с ручным навинчиванием и отвинчиванием тяжёлых штанг.

За счёт использования штанг большей длины уменьшается количество резьбовых соединений, а значит и времени, затраченного на соединение и разъединение штанг.
Уменьшается риск обрыва плети штанг в местах их резьбовых соединений.

Малый размер рабочего котлована

Минимизирован размер котлована за счёт работы без дополнительной упорной рамы.

Замена трубопроводов ХБК без перекачки стоков

Технология ООО «МЕМПЭКС» позволяет выполнять работы по замене существующих сетей канализации без принудительной перекачки стоков.

Головки режущие

ООО «МЕМПЭКС» предлагает специальные разрушители под каждый вид заменяемого трубопровода. В линейке предприятия есть ножи для хрупких материалов (чугун, асбест, керамика), для стальных труб и для полиэтиленовых труб.

Характеристики

Характеристики Параметры СТ-720
ПАРАМЕТРЫ РАБОТ
Диаметр* трубопровода до 720 мм
Максимальная длина* трубопровода 160 м
Количество штанг в кассете 15 шт.
Материал изношенного трубопровода Чугун, железобетон, керамика, асбест, сталь, ВЧШГ
Материал нового трубопровода Полиэтилен, сталь
ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Тяговое усилие 150 т
Мощность двигателя 16,5 кВт (при 3600 об/мин)
Бензобак 35 л
Нормативный расход топлива Бензин АИ-92
6,7 л/час (при 3600 об/мин)
Гидробак 100 л
Рабочее давление 25 МПа
Производительность насоса (макс.) 100 л/мин
Варианты размещения силовой установки
Приямок
Габариты и масса
Силовая установка (LxBxH / m) 3050х1100х1080 мм,
2915 кг

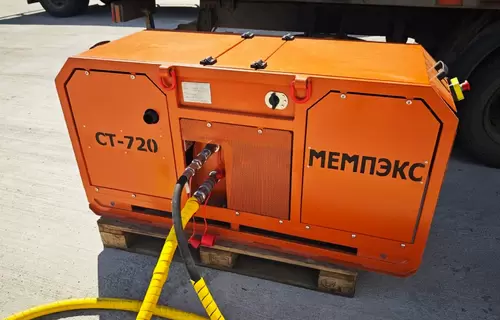

Гидростанция в сухом виде (LxBxH / m) 1500х630х780 мм,
270 кг
Штанга D=90 мм,
Lраб.= 1000 мм,
Масса: 50,0 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.
