СТ-40В

Специализированная установка санации трубопроводов

СТ-40В

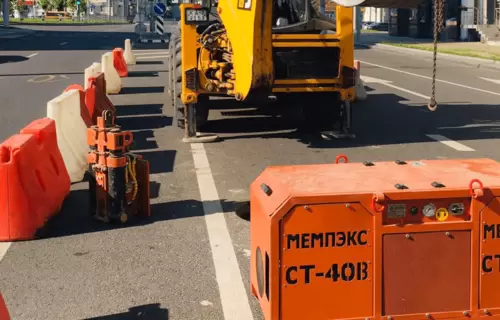

СТ-40В - установка бестраншейной замены трубопровода из колодца

Специализированная установка СТ-40В предназначена для бестраншейной замены трубопроводов диаметром до 315 мм длиной до 150 м.

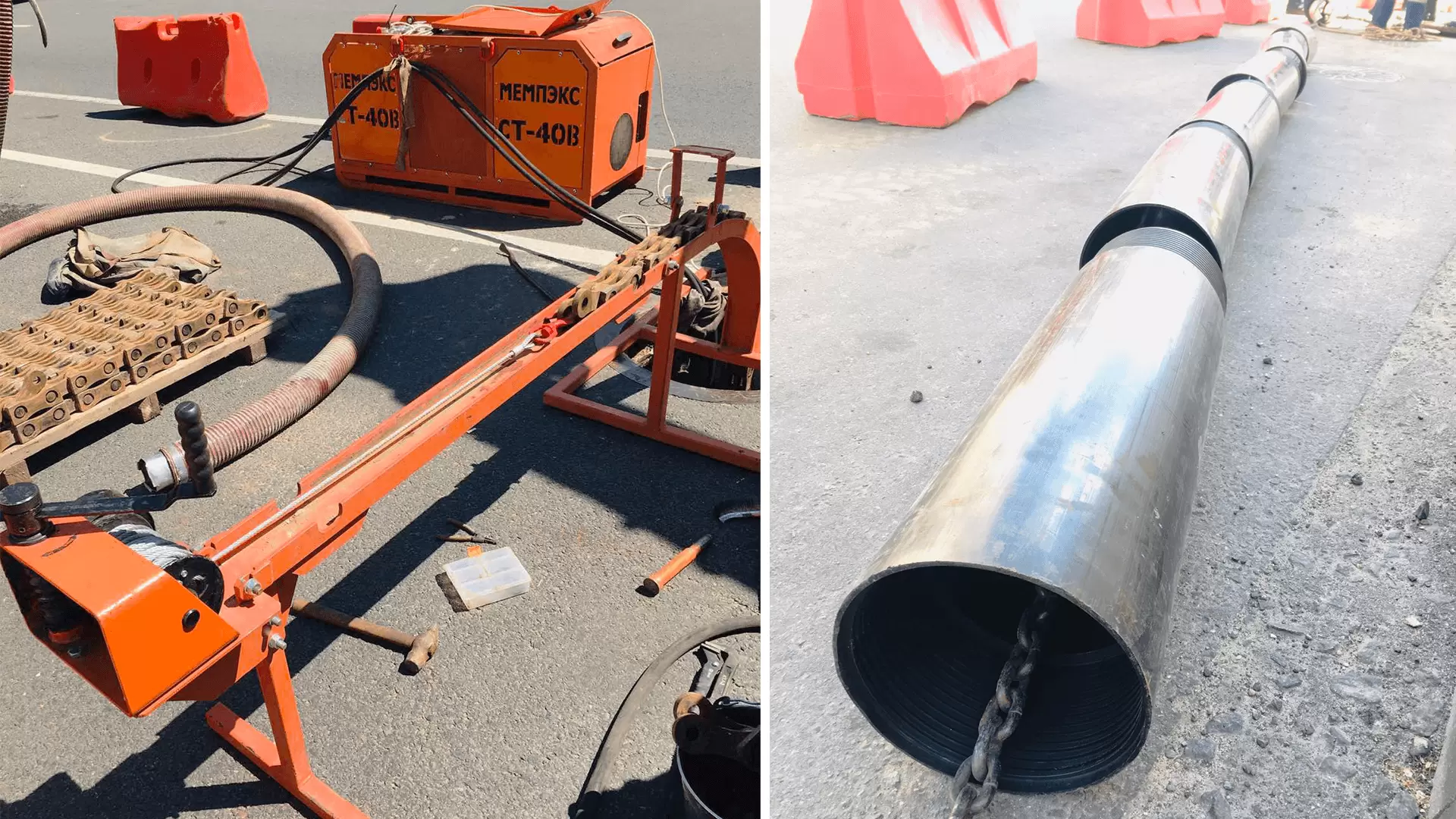

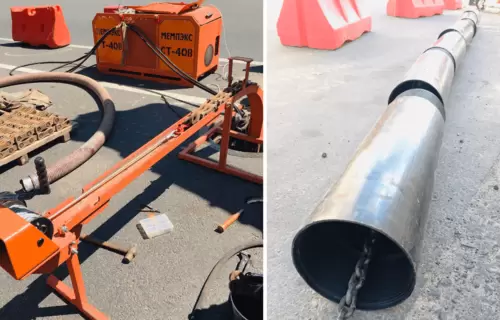

Замена трубопровода производится методом разрушения и уплотнения в грунт с одновременной затяжкой нового трубопровода как с сохранением диаметра, так и с увеличением.

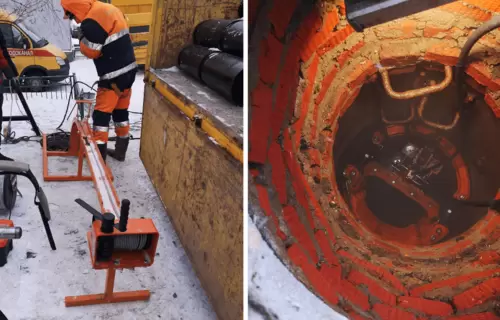

Силовой модуль установки СТ-40В монтируется в колодец диаметром от 1000 мм.

Управление установкой СТ-40В происходит с поверхности. При производстве работ люди внутри колодца не находятся.

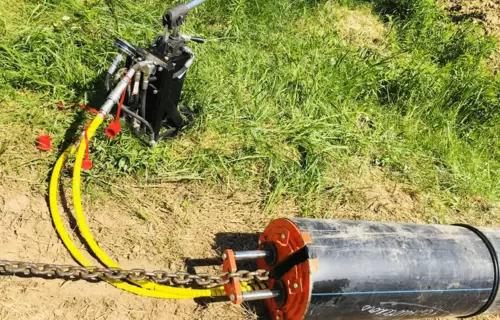

Новый трубопровод затягивается либо плетью, либо полиэтиленовыми трубами на резьбовом соединении или на соединении «quick-lok». Длина трубных заготовок до 700 мм.

СТ-40В

Особенности

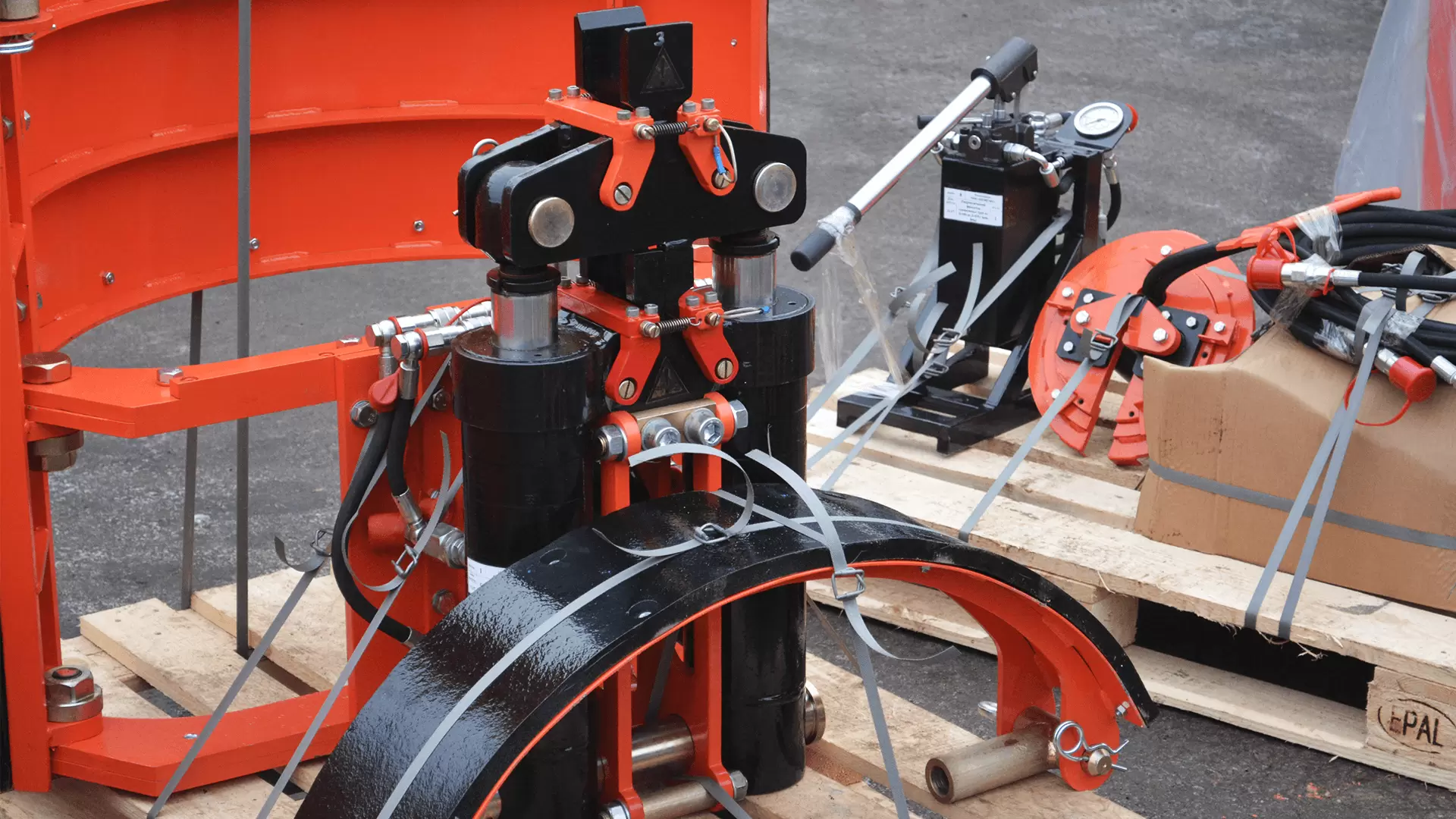

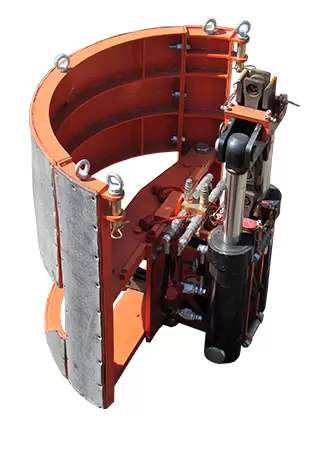

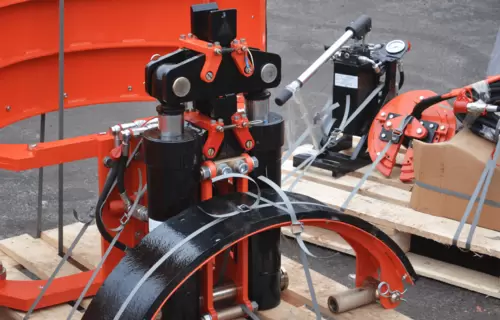

Силовой блок

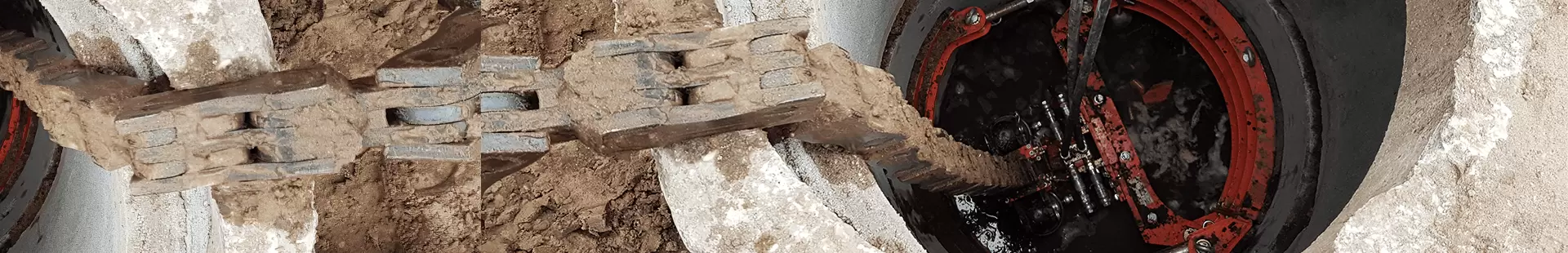

Вертикальное расположение гидроцилиндров силового блока обеспечивает свободное пространство даже в колодце диаметром 1000 мм.

Минимальные габариты позволяют передвигать по направляющим силовой блок влево-вправо от оси колодца, что позволяет менять трубопроводы, которые проходят не через центр колодца.

Конструкция силового блока позволяет разместить его максимально близко к задней стенке – это освобождает пространство для затягивания режущей головки и нового трубопровода во внутрь колодца.

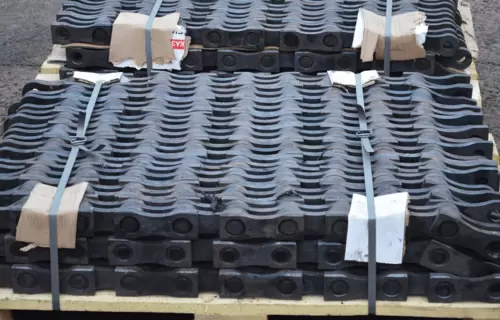

Заниженная ось прохождения штанг через силовой блок позволяет уменьшить объёмы по демонтажу лотка рабочего колодца.

Безопасность

Во время работы люди находятся на поверхности, а не внутри колодца.

Защита стенок существующего колодца

Усиленный бампер равномерно распределяет нагрузку на стенки колодца, тем самым защищает колодец от разрушения при больших нагрузках.

Замена трубопроводов ХБК без перекачки стоков

Технология ООО «МЕМПЭКС» позволяет выполнять работы по замене существующих сетей канализации без принудительной перекачки стоков.

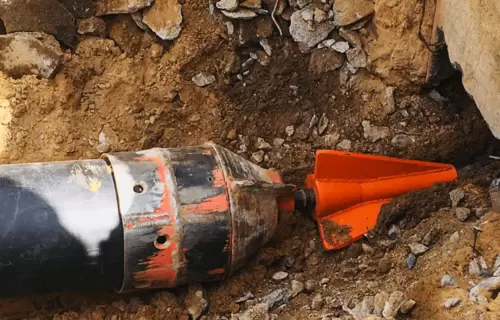

Головки режущие

ООО «МЕМПЭКС» предлагает специальные разрушители под каждый вид заменяемого трубопровода. В линейке предприятия есть ножи для хрупких материалов (чугун, асбест, керамика), для стальных труб и для полиэтиленовых труб.

Характеристики

Характеристики Параметры СТ-40В
ПАРАМЕТРЫ РАБОТ
Диаметр* трубопровода до 315 мм
Максимальная длина* трубопровода 150 м
Материал изношенного трубопровода Чугун, железобетон, керамика, асбест, сталь
Материал нового трубопровода Полиэтилен, сталь
ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Тяговое усилие 40 т
Мощность двигателя 15,5 кВт (при 3600 об/мин)
Бензобак 40 л
Нормативный расход топлива Бензин АИ-92
6,7 л/час (при 3600 об/мин)
Гидробак 100 л
Рабочее давление 20 МПа
Производительность насоса (макс.) 6,7 л/мин
Варианты размещения силовой установки
Колодец (D) от 1000 мм
Опалубка** ОР1,5 / ОР2
Габариты и масса
Силовая установка (LxBxH / m) 350х390х800 мм,
150 кг
Гидростанция в сухом виде (LxBxH / m) 1500х630х780 мм,
270 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.

** Опалубки ОР1,5 и ОР2 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».
