Многофункциональные установки

Установки замены трубопроводов серии «УМ», «МНБЛ» и «МНБШ»

Многофункциональные установки

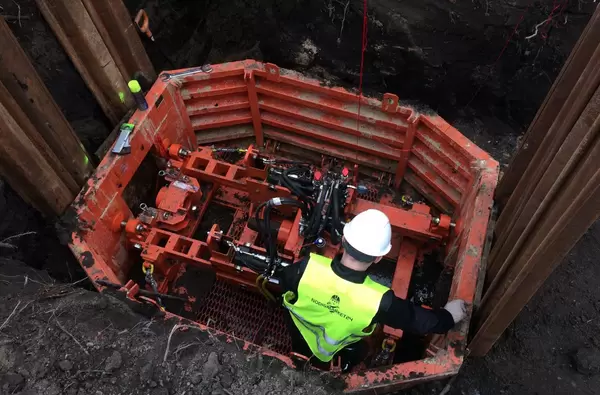

Многофункциональные установки серии «УМ», «МНБЛ» и «МНБШ» предназначены для выполнения бестраншейной замены трубопровода методом уплотнения в грунт. Затяжка трубы производится либо плетью, либо трубными заготовками длиной до 700 мм.

Новый трубопровод затягивается либо плетью, либо трубными заготовками на резьбовом соединении или на соединении «quick-lok».

Многофункциональные установки
Особенности Характеристики

Особенности

Малая масса и габариты

Многофункциональные установки серии «УМ» за счёт использования в конструкции корпуса и каретки высокопрочного алюминия имеют облегчённую массу и могут монтироваться в колодец диаметром от 1000 мм.

Мини-установки УМ-20 и УМ-35 были специально сконструированы так, чтобы силовой блок при монтаже в колодце мог проходить через горловину в 60 см без снятия плиты перекрытия.

Установки двойного и тройного назначения

Установки серии «УМ» могут быть доукомплектованы для выполнения управляемых криволинейных проколов.

Установки серии «МНБЛ» могут быть доукомплектованы для выполнения управляемых криволинейных проколов и управляемых прямолинейных проколов.

Установки серии «МНБШ» могут быть доукомплектованы для выполнения управляемых криволинейных и прямолинейных проколов, шнекового бурения.

Характеристики

Параметры УМ-20 УМ-35 УМ-55 МНБЛ-70 МНБШ-600 МНБШ-600К
Диаметр* трубопровода при замене до 160 мм до 225 мм до 315 мм до 400 мм до 400 мм до 400 мм
Максимальная длина* трубопровода при замене 60 м 100 м до 150-200 м 150 м 150 м 150 м
Тяговое усилие 20 т 35 т 55 т 77 т 83 т 83 т
Мощность двигателя
(при 3600 об/мин)		 8,7 кВт
Бензин АИ-92		 11,6 кВт
Бензин АИ-92		 15,5 кВт
Бензин АИ-92		 16,5 кВт
Бензин АИ-92		 15,5+15,5 кВт
Бензин АИ-92		 15,5+15,5 кВт
Бензин АИ-92
Рабочее давление 20 МПа 22,5 МПа 22 МПа 25 МПа 20 МПа 20 МПа
Варианты размещения силовой установки
Колодец от 1000 мм от 1000 мм от 1500 мм нет нет от 2000 мм
Приямок да да да да да да
Опалубка** ОР-1,5 / ОР-2 ОР-1,5 / ОР-2 ОР-1,5 / ОР-2 ОР-1,5 / ОР-2 ОР-М06 ОР-1,5 / ОР-2
Габариты и масса
Cиловая установка (LxBxH / m) 710х500х310 мм,
90 кг		 734х500х320 мм,
114 кг		 890х593х342 мм,
178 кг		 2200х1260х1070 мм,
1300 кг		 3060х1290х1320 мм,
3000 кг		 1900х1370х1790 мм,
2300 кг
Гидростанция в сухом виде (LxBxH / m) 1080х625х725 мм,
114 кг		 1260х610х725 мм,
110 кг		 1260х610х725 мм,
190 кг		 1500х630х780 мм,
270 кг		 2260х1020х1045 мм,
750 кг		 2260х1020х1045 мм,
750 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.

** Опалубки ОР-1,5, ОР-2, ОР-М06 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».
