Установки санации трубопровода

Гидравлические установки санации трубопроводов производства ООО «МЕМПЭКС» используются для замены изношенных или недостаточных размеров трубопроводов наружных сетей канализации, водопровода и газоснабжения. Заменяемый трубопровод разрушается бестраншейным способом под землей по старому следу и уплотняется в грунт.

Виды трубопроводов: водопровод, канализация, газопровод, футляры для кабелей различного назначения.
Материал заменяемого трубопровода: чугун, железобетон, керамика, асбест, сталь.
Материал нового трубопровода: полиэтилен, сталь.
Категории грунтов: до 3-ей включительно.
Рабочий интервал температур: от минус 20 до плюс 40 ºС.

Особенности

Производственная линейка

В линейке ООО «МЕМПЭКС» есть специализированные модели гидравлических установок для бестраншейной замены подземных трубопроводов серии «СТ» и универсальные установки серии «УМ», «МНБЛ», «МНБШ», выполняющие работы по бестраншейной прокладке трубопроводов как по новому, так и по старому следу.

Замена трубопроводов ХБК без перекачки стоков

Запатентованная ООО «МЕМПЭКС» технология позволяет выполнять работы по замене существующих сетей канализации без принудительной перекачки стоков.

Разрушители

ООО «МЕМПЭКС» предлагает специальные разрушители под каждый вид заменяемого трубопровода. В линейке предприятия есть ножи для хрупких материалов (чугун, асбест, керамика), для стальных труб и для полиэтиленовых труб.

Работа на глубине & Устройство колодцев

Для безопасной работы на глубине используются гидравлические самовыдвигающиеся опалубки серии «ОР». Помимо защиты людей и оборудования от обрушения грунта при работе на глубине, опалубки могут использоваться для замены или устройства новых железобетонных колодцев диаметром до 2000 мм без откосов.

Характеристики

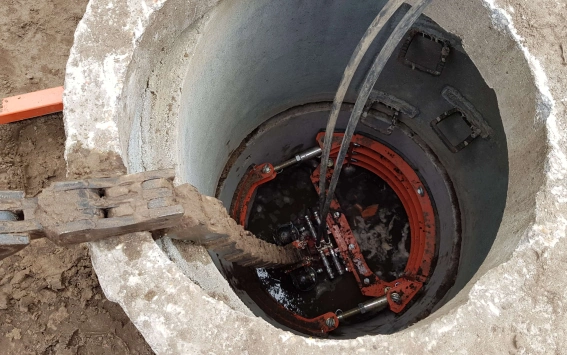

Параметры СТ-40В СТ-720 Многофункциональные установки*
УМ-20 / УМ-35 / УМ-55 МНБЛ-70 МНБШ-600 / МНБШ-600К
Диаметр** трубопровода до 315 мм до 720 мм до 160 / 225 / 315 мм до 400 мм до 400 / 400 мм
Максимальная длина** трубопровода 150 м 160 м 60 / 100 / 200 м 150 м 150 / 150 м
Тяговое усилие 40 т 150 т 20 / 35 / 55 т 77 т 83 / 83 т
Мощность двигателя 15,5 кВт 16,5 кВт 8,7 / 8,7 / 15,5 кВт 16,5 кВт 15,5+15,5 / 15,5+15,5 кВт
Рабочее давление 20 МПа 25 МПа 20 / 31,5 / 31,5 МПа 25 МПа 20 / 20 МПа
Автоматическая подача штанг из кассеты нет да нет нет нет
Варианты размещения силовой установки
Колодец от 1000 мм нет от 1000 / 1000 / 1500 мм нет нет / от 2000 мм
Приямок нет да да да да
Опалубка*** ОР1,5 / ОР2 нет ОР1,5 / ОР2 ОР1,5 / ОР2 МНБШ-600: ОР-М06
МНБШ-600К: ОР1,5 / ОР2
Габариты и масса
Cиловая установка (LxBxH / m) 350х390х800 мм,
150 кг
3050х1100х1080 мм,
2915 кг
УМ-20: 710х500х310 мм / 90 кг
УМ-35: 734х500х320 мм / 114 кг
УМ-55: 890х595х342 мм / 178 кг
2200х1260х1070 мм,
1300 кг
МНБШ-600: 3060х1290х1320 / 3000 кг
МНБШ-600К: 1900х1370х1790 / 2300 кг
Гидростанция в сухом виде (LxBxH / m) 1500х630х780 мм
270 кг
1500х630х780 мм
270 кг
УМ-20: 1080х625х725 мм / 114 кг
УМ-35: 1260х610х725 мм / 110 кг
УМ-55: 1260х610х725 мм / 190 кг
1500х630х780 мм
270 кг
МНБШ-600: 2260х1020х1045 мм / 750 кг
МНБШ-600К: 2260х1020х1045 мм / 750 кг

* Полное описание многофункциональных установок серии «УМ» и серии «МНБЛ» находится в категории «Установки прокола грунта и замены трубопровода», установки серии «МНБШ» - в категории «Установки горизонтального шнекового бурения»

** Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.

*** Опалубки ОР1,5, ОР2, ОР-М06 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».
