УМ-55

Многофункциональная установка

УМ-55

УМ-55 - установка прокола грунта

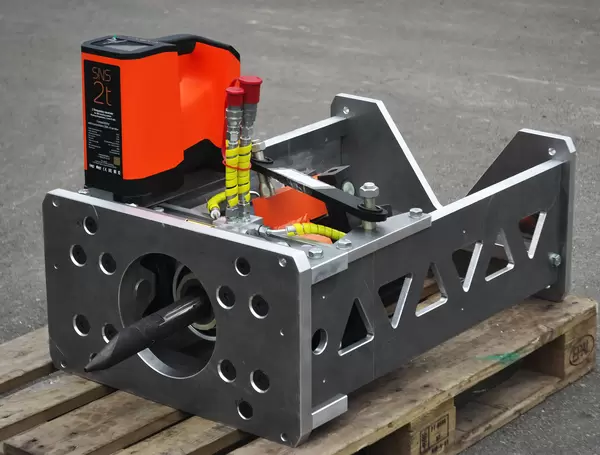

Многофункциональная установка УМ-55 с тяговым усилием 55 тонн предназначена для устройства управляемых в плане и профиле проколов грунта диаметром до 355 мм длиной до 130 м.

Контроль бурения осуществляется локационной системой SNS.

Дополнительные возможности установки УМ-55:
- бестраншейная замена изношенных трубопроводов диаметром до 315 мм длиной до 150-200 м по старому следу методом уплотнения в грунт как с сохранением диаметра, так и с увеличением.

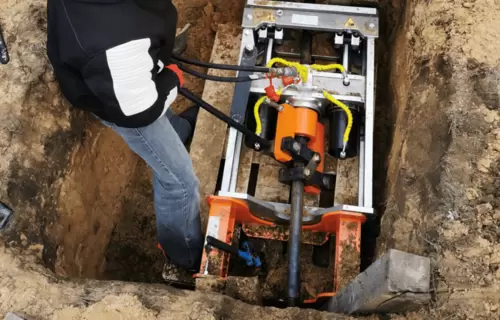

Установка УМ-55, средняя в классе малых прокольных установок ООО «МЕМПЭКС», позволяет выполнять работы в стеснённых условиях городской застройки. УМ-55 может быть размещена в колодце диаметром 1500 мм.

Многофункциональная установка УМ-55 комплектуется под задачи заказчика: либо под управляемые проколы, либо под бестраншейную замену трубопроводов, либо сразу под двойной набор функций (и проколы, и замена).

УМ-55

Особенности

Малые габариты и облегчённая масса

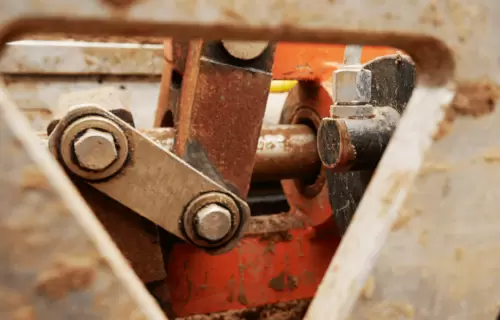

Корпус и каретка выполнены из высокопрочного алюминиевого сплава.
Силовой модуль весит 178 кг
.

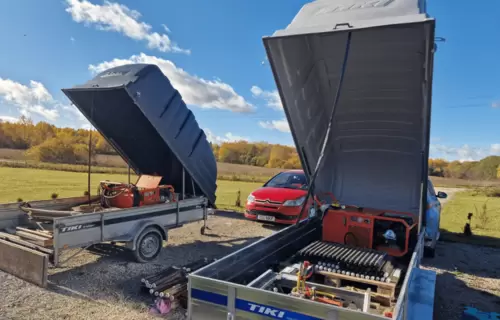

Облегчённая масса и малые габариты УМ-55 позволяют отказаться от тяжёлой погрузочно-разгрузочной техники, перевозить установку в автомобильном транспорте небольшой грузоподъёмности, минимизировать состав строительной бригады.

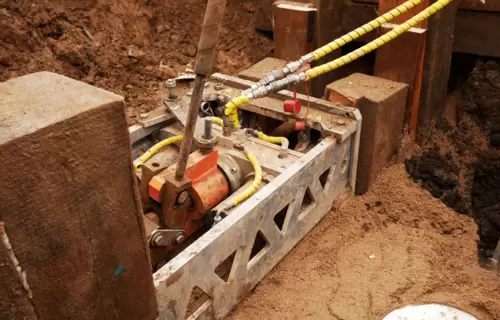

В особо стеснённых условиях силовой модуль размещается в полутораметровом колодце.

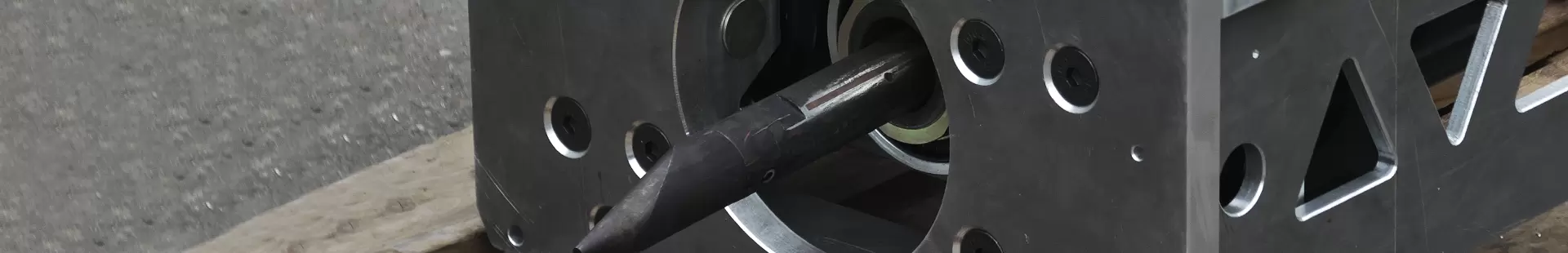

Головка прокольная и штанги

Головка прокольная и штанги изготовлены из высококачественной легированной стали. Выверенная формула закалки металла обеспечивает особую крепость штанг, являющейся фирменным знаком качества ООО «МЕМПЭКС».
Конструкция головки прокольной исключает попадание грунта в капсулу с зондом.

Резьбовые элементы штанг и прокольной головки обработаны графитовой смазкой и снабжены защитными колпачками.

Расширители и захваты труб

Литые расширители (литьё из вязкой стали) в форме "колокола" обладают повышенной прочностью при лёгкой массе.

Цанговое крепление захватов труб и удлинённая "юбка" уменьшают вероятность обрыва трубы при протяжке. Кулачки и винт цангового захвата закалены.

Характеристики

Характеристики Параметры УМ-55
Параметры работ*
Управляемые криволинейные проколы (гнб) Диаметр: до 355 мм
Длина: до 130 м
Замена трубопровода по старому следу Диаметр: до 315 мм
Длина: до 150-200 м
Категория грунтов До 3-ей включительно
Материал нового трубопровода Полиэтилен, сталь, высокопрочный чугун с шаровидным графитом (ВЧШГ)
Материал изношенного трубопровода Чугун, железобетон, керамика, асбест, сталь
Характеристика оборудования
Тяговое усилие 55 т
Усилие продавливания 44 т
Контроль бурения SNS 1T-NV (2T-NV) с мини-зондом
Мощность двигателя 15,5 кВт (при 3600 об/мин)
Бензобак 35 л
Нормативный расход топлива Бензин АИ-92
6,7 л/час (при 3600 об/мин)
Гидробак 70 л
Рабочее давление 31,5 МПа
Производительность насоса (макс.) 18,0 л/мин
Варианты размещения силовой установки Колодец от 1500 мм
Приямок
Опалубка** ОР1,5 / ОР2
Габариты и масса
Cиловая установка (LxBxH / m) 890х593х342 мм,
178 кг
Гидростанция в сухом виде (LxBxH / m) 1260х610х725 мм,
190 кг
Буровая штанга D=48 мм
L=600 (550) мм
Масса: 7,7 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.
** Опалубки ОР1,5 и ОР2 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».
