УМ-20

УМ-20 - установка прокола грунта массой 90 кг

Мини-установка УМ-20 с тяговым усилием 20 тонн предназначена для устройства управляемых в плане и профиле проколов грунта диаметром до 160 мм длиной до 60 м.

Контроль бурения осуществляется локационной системой SNS.

Дополнительные возможности мини-установки УМ-20:
- бестраншейная замена изношенных трубопроводов диаметром до 160 мм длиной до 60 м по старому следу методом уплотнения в грунт как с сохранением диаметра, так и с увеличением.

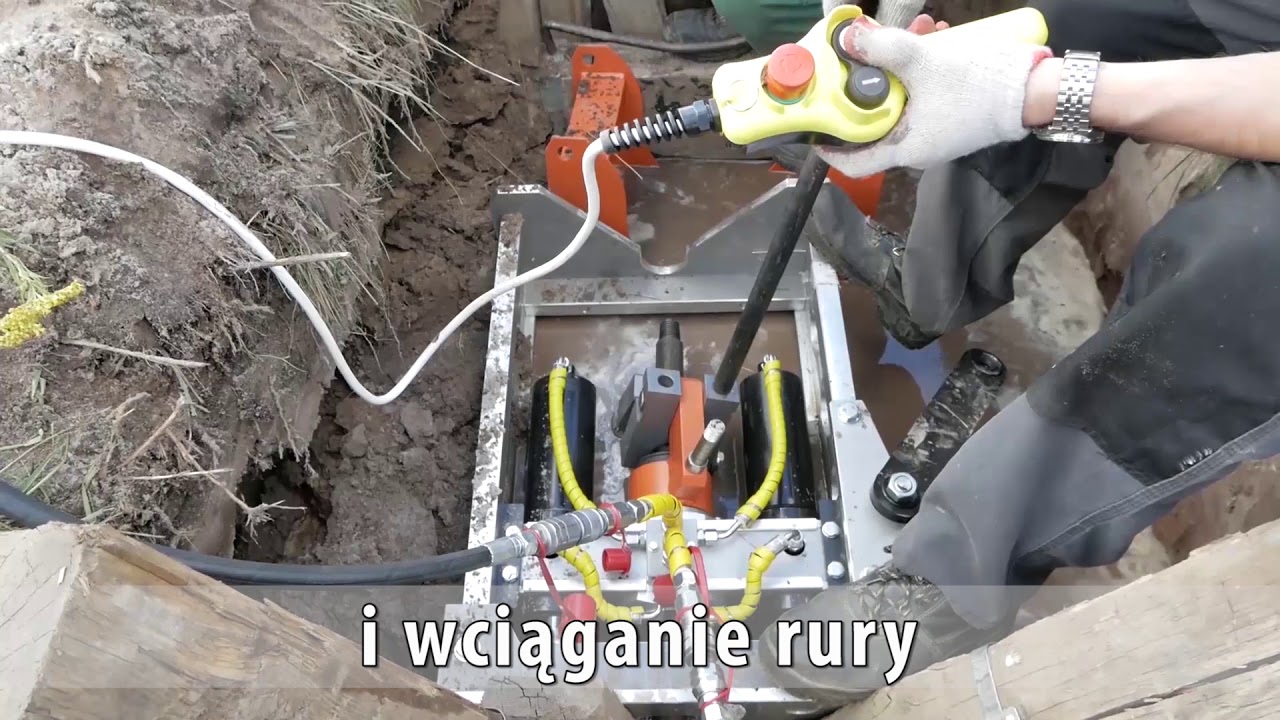

Мини-установка УМ-20 позволяет выполнять работы в особо стеснённых условиях таких как узкие улицы городской застройки, колодцы диаметром от 1000 мм, подвалы зданий.

Многофункциональная мини-установка УМ-20 комплектуется под потребности заказчика: либо под управляемые проколы, либо под бестраншейную замену трубопроводов, либо сразу под двойной набор функций (и проколы, и замена).

Особенности Характеристики Материалы ГАЛЕРЕЯ Видео

Особенности

Облегчённая масса

Использование в конструкции корпуса и каретки высокопрочного алюминиевого сплава позволило уменьшить массу неразъёмного модуля силовой части до 90 кг. Малая масса даёт возможность отказаться от тяжёлой погрузо-разгрузочной техники, перевозить установку в автотранспорте небольшой грузоподъёмности, минимизировать состав бригады.

Малые габариты

Мини-установка УМ-20 была специально сконструирована так, чтобы силовой блок при монтаже в колодце мог проходить через горловину в 60 см без снятия плиты перекрытия.

Характеристики

Характеристики	Параметры УМ-20
Параметры работ*
Управляемые криволинейные проколы (гнб)	Диаметр: до 160 мм Длина: до 60 м
Замена трубопровода по старому следу	Диаметр: до 160 мм Длина: до 60 м
Категория грунтов	До 3-ей включительно
Материал нового трубопровода	Полиэтилен, сталь, высокопрочный чугун с шаровидным графитом (ВЧШГ)
Материал изношенного трубопровода	Чугун, железобетон, керамика, асбест, сталь
Характеристика оборудования
Тяговое усилие	20 т
Усилие продавливания	16 т
Контроль бурения	SNS 1T-NV (2T-NV) с мини-зондом
Мощность двигателя	8,7 кВт (при 3600 об/мин)
Бензобак	6,1 л
Нормативный расход топлива	Бензин АИ-92 3,5 л/час (при 3600 об/мин)
Гидробак	50 л
Рабочее давление	20 МПа
Производительность насоса (макс.)	14,3 л/мин
Варианты размещения силовой установки	Колодец от 1000 мм Приямок Опалубка** ОР1,5 / ОР2
Габариты и масса
Cиловая установка (LxBxH / m)	710х500х310 мм, 90 кг
Гидростанция в сухом виде (LxBxH / m)	1080х625х725 мм, 110 кг
Буровая штанга	D=40 мм L=475 (437) мм Масса: 4,4 кг

^{* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.}
^{** Опалубки ОР1,5 и ОР2 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».}
