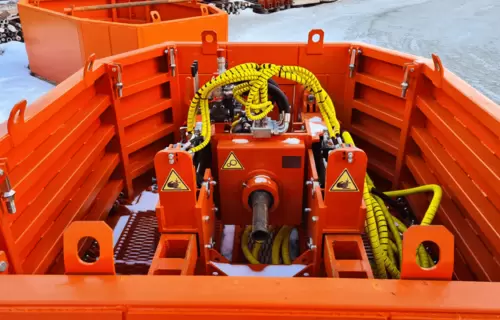

МНБЛ-70

МНБЛ-70 - установка прокола грунта и бестраншейной замены трубопровода

Управляемые в плане и профиле криволинейные проколы грунта диаметром до 400 мм длиной до 150 метров;
Контроль бурения осуществляется локационной системой SNS.
Управляемые прямолинейные проколы грунта диаметром до 315 мм длиной до 70 метров;
Контроль бурения осуществляется лазерной системой СЛК-1.

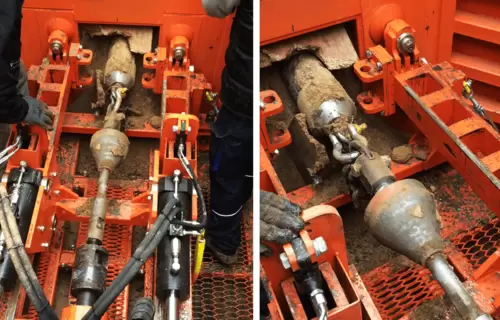

Бестраншейная замена изношенных трубопроводов диаметром до 315 мм длиной до 150 метров по старому следу методом уплотнения в грунт.

Установка тройного назначения МНБЛ-70 комплектуется под потребности заказчика:
- управляемые криволинейные проколы,
- управляемые прямолинейные проколы,
- бестраншейная замена трубопроводов,
- тройной набор функций (два вида проколов и бестраншейная замена трубопроводов).

Особенности Характеристики ГАЛЕРЕЯ Видео

Особенности

Управляемый прямолинейный прокол

Единственная среди установок прокола грунта, которая может выполнить управляемый прямолинейный прокол.

Контроль бурения осуществляется системой лазерного контроля СЛК-1.

Работы по пилотному бурению производятся без выхода человека на проезжую часть дороги.

Защита и безопасность

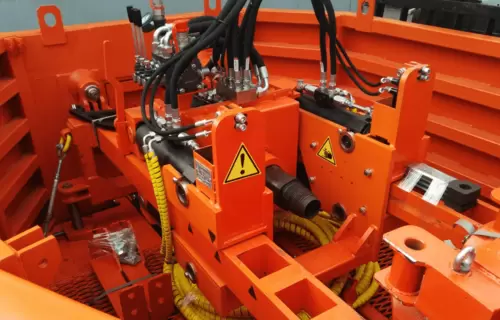

При производстве оборудования используются повышенной износостойкости материалы и комплектующие. Для предотвращения попадания грязи в гидравлическую систему установлены БРС закрытого типа.

Управление установкой производится при помощи выносного пульта, снабжённого кнопкой экстренной остановки двигателя.

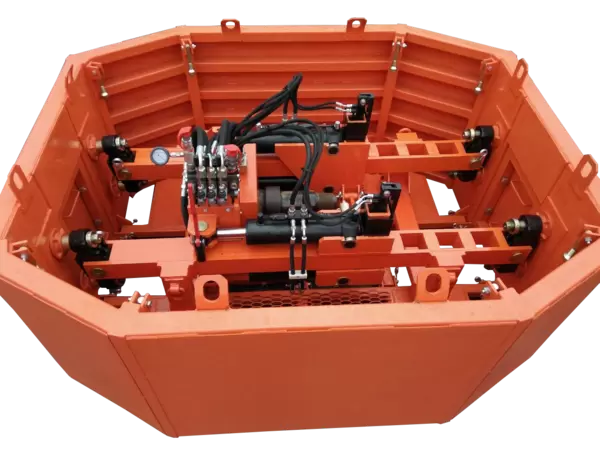

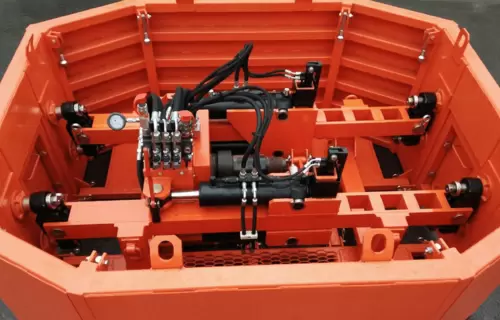

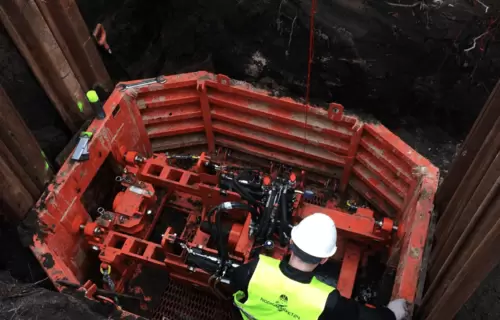

При работе на глубине (до 5,0 м) силовая установка может монтироваться в гидравлическую самовыдвигающуюся опалубку ОР-1,5.

Характеристики

Характеристики	Параметры МНБЛ-70
Параметры работ*
Управляемые криволинейные проколы (гнб)	Диаметр: до 400 мм Длина: до 150 м
Управляемые прямолинейные проколы (гнб)	Диаметр: до 315 мм Длина: до 70 м
Замена трубопровода по старому следу	Диаметр: до 400 мм Длина: до 150 м
Категория грунтов	До 3-ей включительно
Материал нового трубопровода	Полиэтилен, сталь, высокопрочный чугун с шаровидным графитом (ВЧШГ)
Материал изношенного трубопровода	Чугун, железобетон, керамика, асбест, сталь
Характеристика оборудования
Тяговое усилие	77 т
Усилие продавливания	62 т
Контроль бурения	SNS 1T-NV (2T-NV) с мини-зондом
Мощность двигателя	16,5 кВт (при 3600 об/мин)
Бензобак	35 л
Нормативный расход топлива	Бензин АИ-92 6,7 л/час (при 3600 об/мин)
Гидробак	100 л
Рабочее давление	25 МПа
Производительность насоса (макс.)	100 л/мин
Варианты размещения силовой установки	Приямок Опалубка** ОР1,5 / ОР2
Габариты и масса
Cиловая установка (LxBxH / m)	2200х1260х1070 мм, 1300 кг
Гидростанция в сухом виде (LxBxH / m)	1500х630х780 мм, 270 кг

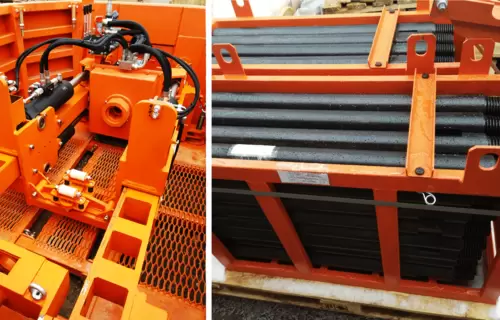

Буровая штанга цельная (для криволинейных проколов)	D=70 мм L=865 (800) мм Масса: 23,9 кг
Буровая штанга полая (для прямолинейных проколов)	D=118 мм L=895 (800) мм Масса: 25,5 кг

^{* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.}
^{** Опалубки ОР1,5 и ОР2 – устройства защиты при работе на глубине производства ООО «МЕМПЭКС».}
