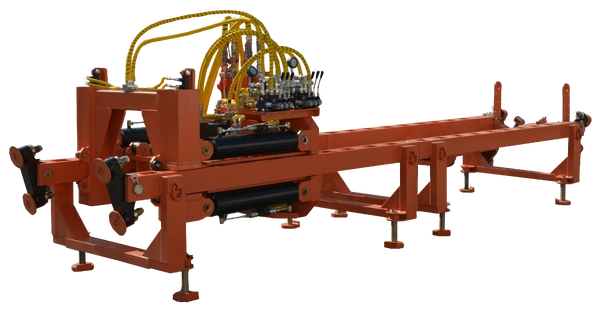

МНБШ-600 - установка высокоточного горизонтального шнекового бурения

Основной функцией установки высокоточного горизонтального шнекового бурения МНБШ-600 является устройство прямолинейных бестраншейных переходов под трубопроводы диаметром до 720 мм длиной до 80 м.

Контроль бурения осуществляется лазерной системой СЛК-1 производства ООО «МЕМПЭКС».

Дополнительные возможности установки МНБШ-600:
- управляемые криволинейные проколы,
- управляемые прямолинейные проколы,
- бестраншейная замена трубопроводов.

МНБШ-600

Особенности

Многофункциональность

Установка горизонтального шнекового бурения МНБШ-600 дополнительно может быть оснащена для выполнения прямолинейных, криволинейных проколов и для замены изношенных трубопроводов.

Монтаж

Установка МНБШ-600 может монтироваться как в специализированной опалубке ОР-М06, так и в котловане со стандартной крепью.

Использование доборной рамы позволяет прокладывать трубопровод секциями длиной по 1 м, 3 м или 6 м.

Характеристики

Характеристики Параметры МНБШ-600
ПАРАМЕТРЫ РАБОТ*
Горизонтальное шнековое бурение (гшб) Диаметр: до 720 мм
Длина: до 80 м
Дополнительные возможности Прямолинейные проколы (до 315 мм / до 80 м)
Криволинейные проколы (до 400 мм / до 150 м)
Замена трубопровода (до 400 мм / до 150 м)
Категория грунтов До 3-ей включительно
ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Усилие продавливания 100 т
Тяговое усилие 83 т
Контроль бурения СЛК-1** - Система лазерного контроля (шнековое бурение, прямолинейный прокол)
SNS 2T-NV с мини-зондом (криволинейный прокол)
Мощность двигателя 15,5+15,5 кВт (при 3600 об/мин)
Топливный бак 70 л
Нормативный расход топлива Бензин АИ-92
6,7+6,7 л/час (при 3600 об/мин)
Гидробак 100+230 л
Рабочее давление 20 МПа
Производительность насоса (макс.) 100+100 л/мин
Варианты размещения силовой установки Приямок
Опалубка ОР-М06***
Габариты и масса
Силовая установка (LxBxH  / m) 3060х1290х1320 мм,
3000 кг
Гидростанция в сухом виде (LxBxH / m) 2260х1020х1045 мм,
750 кг
Буровая штанга полая
(для шнекового бурения, для прямолинейного прокола)
D=118 мм
L=1095 (1000) мм
Масса: 31,9 кг
Буровая штанга цельная
(для криволинейного прокола, для замены трубопровода)
D=70 мм
L=865 (800) мм
Масса: 23,9 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.

** СЛК-1 – система лазерного контроля производства ООО «МЕМПЭКС».

*** Опалубка ОР-М06 – устройство защиты при работе на глубине производства ООО «МЕМПЭКС».
