МНБШ-1120

Горизонтальное шнековое бурение

МНБШ-1120

МНБШ-1120 - установка высокоточного горизонтального шнекового бурения

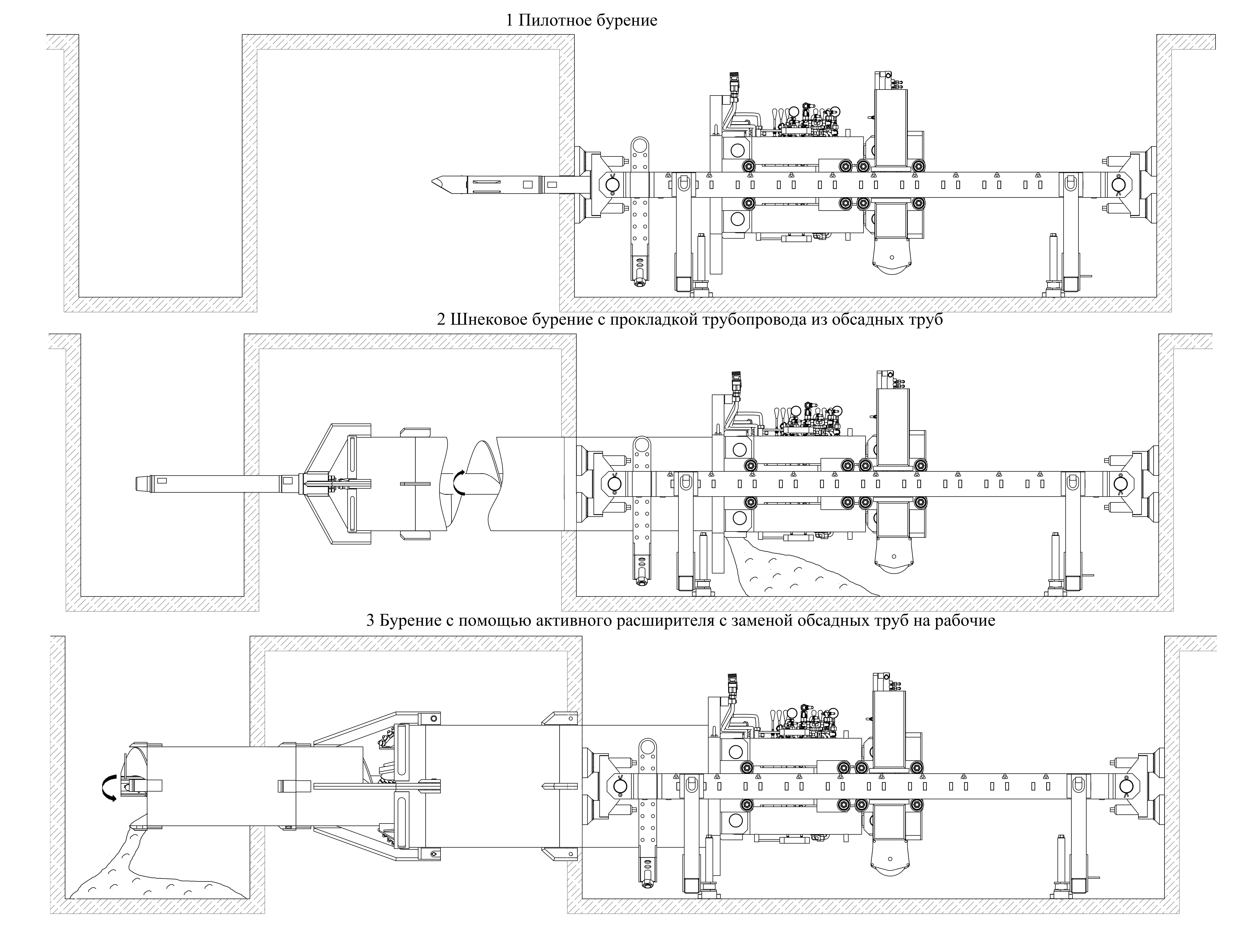

Основной функцией установки высокоточного горизонтального шнекового бурения МНБШ-1120 является устройство прямолинейных бестраншейных переходов под трубопроводы диаметром до 1120 мм длиной до 80 м.

Контроль бурения осуществляется лазерной системой СЛК-1 производства ООО «МЕМПЭКС».

МНБШ-1120

Характеристики

Характеристики Параметры МНБШ-1120
ПАРАМЕТРЫ РАБОТ*
Горизонтальное шнековое бурение (гшб) Диаметр: до 1120 мм
Длина: до 80 м
Категория грунтов До 3-ей включительно
ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Усилие продавливания 200 т
Тяговое усилие 122 т
Контроль бурения СЛК-1** - Система лазерного контроля (шнековое бурение, прямолинейный прокол)
Мощность двигателя 25,5+25.5 кВт (при 3600 об/мин)
Топливный бак 70 л
Нормативный расход топлива Бензин АИ-92
13,9+13,9 л/час (при 3600 об/мин)
Гидробак 100+230 л
Рабочее давление 24,5 МПа
Производительность насоса (макс.) 120+120 л/мин
Варианты размещения силовой установки Приямок
Габариты и масса
Силовая установка (LxBxH  / m) 3000х1900х1500 мм,
4000 кг
Гидростанция в сухом виде (LxBxH / m) 2880х1540х1640 мм,
750 кг
Буровая штанга полая  D=118 мм
L=1095 (1000) мм
Масса: 31,9 кг

* Параметры работ «Диаметр» и «Длина» могут изменяться в большую или меньшую сторону в зависимости от геологии, гидронасыщенности грунтов и профессиональных навыков строительной бригады.

** СЛК-1 – система лазерного контроля производства ООО «МЕМПЭКС».
