Система лазерного контроля бурения СЛК-01

Ключевым этапом горизонтального шнекового бурения или прямолинейного прокола грунта является выполнение высокоточного пилотного бурения в соответствии с проектным уклоном.

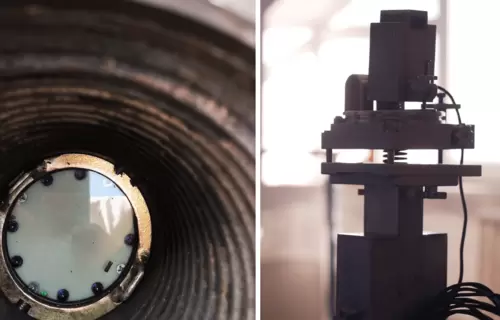

Конструкция пилотных штанг обеспечивает постоянную передачу информации между источником лазера и мишенью, находящейся в пилотной голове.

Любые отклонения от проектной Оси Прокола обнаруживаются системой навигации и указываются на дисплее оператора, благодаря чему оператор может немедленно скорректировать направления прокола.

Конструкция головки прокольной* позволяет кроме лазерной системы навигации СЛК-01 использовать дублирующую радиолакационную систему SNS, что обеспечивает оператору буровой установки дополнительную информацию при строительстве бестраншейных переходов.

* - Технологические и конструкторские решения, использованные при производстве приборов и оборудования, являются собственностью ООО "МЕМПЭКС" и защищены патентами.

СЛК-01

СЛК-01

Характеристики

ТЕХНОЛОГИЯ БУРЕНИЯ С ЛАЗЕРНЫМ КОНТРОЛЕМ

Технические решения защищены патентами



Шаг 1: Калибровка направления и уклона лазера в соответствии с проектом прокладываемой трубы.

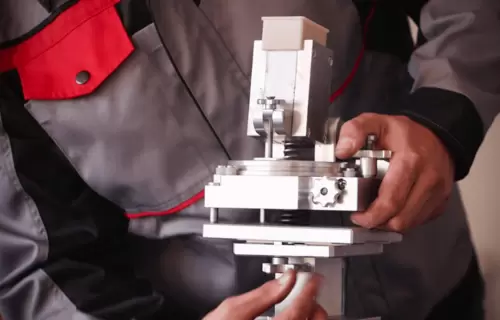

Калибровка лазера

Шаг 2: Калибровка буровой машины в соответствии с лазером.

Калибровка машины

Шаг 3: Пилотное бурения под контролем СЛК-01 с управлением в плане и профиле.

Пилотное бурение

Шаг 4: Продавливание стального футляра с выборкой грунта шнеками по направлению проложенных пилотных штанг, либо протаскивание расширителя и трубопровода из приемного котлована в рабочий.

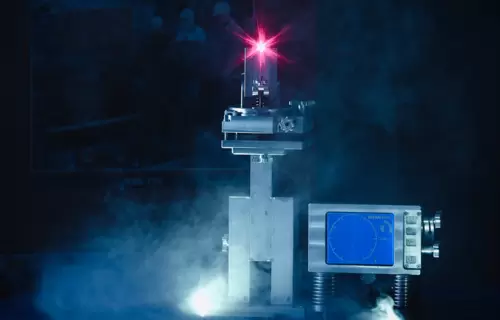

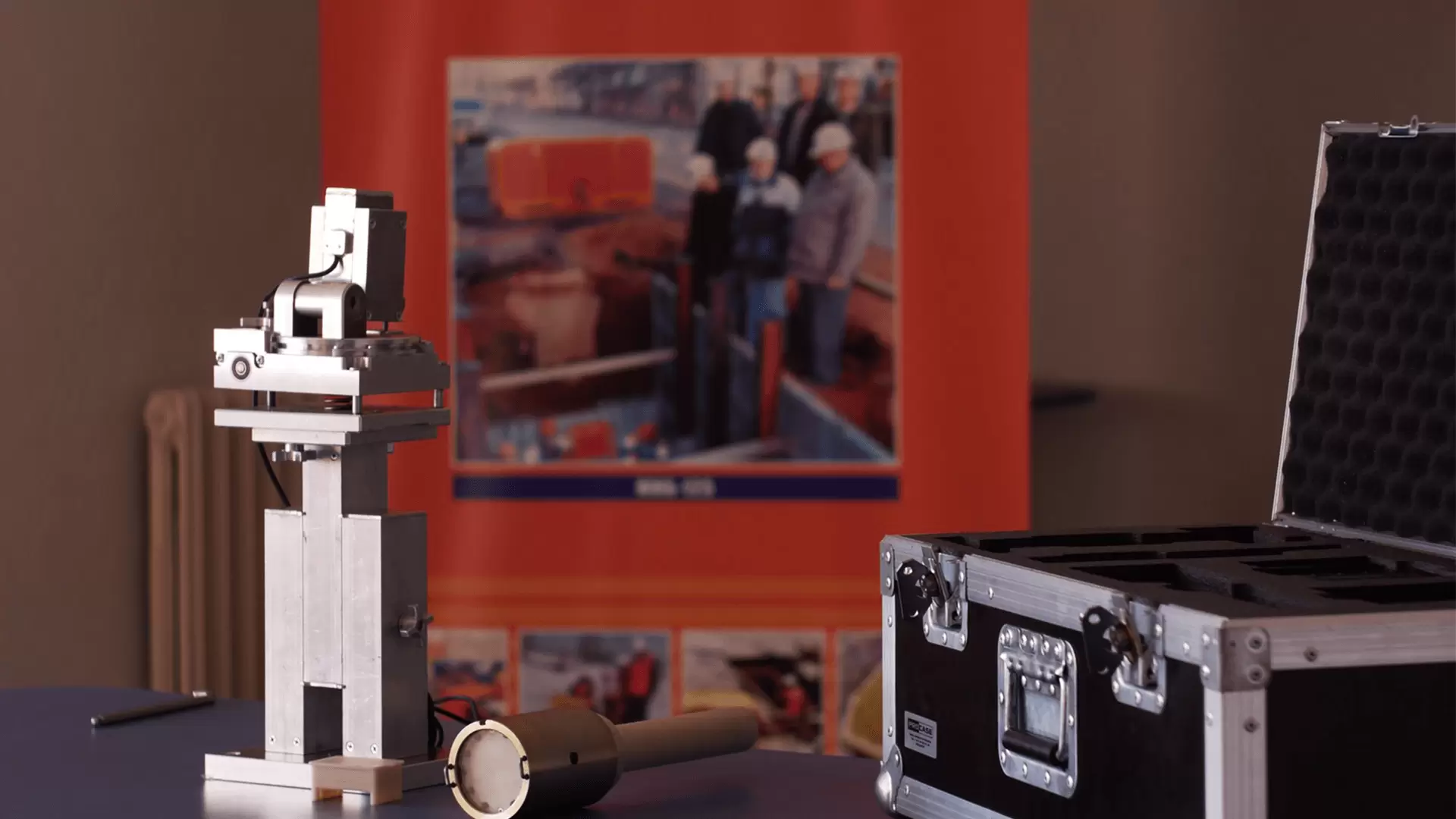

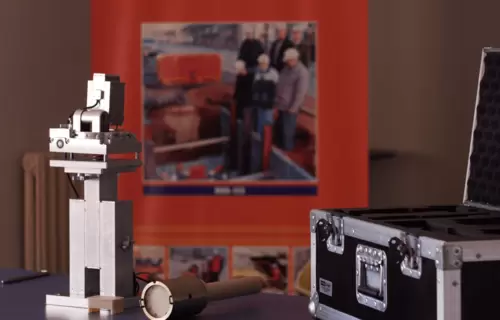

Система лазерного контроля бурения СЛК-01 состоит из:

  • датчик

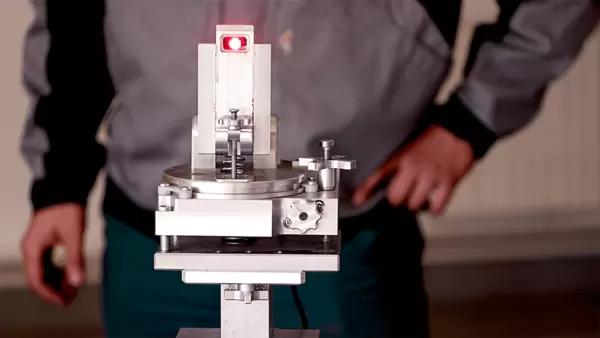

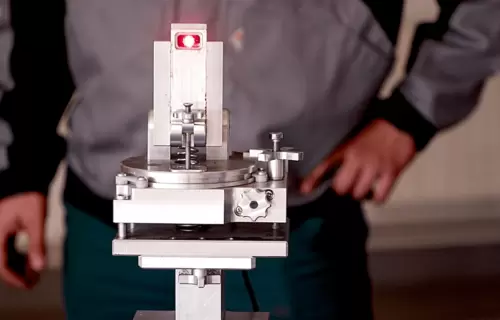

  • азимутальная платформа
  • подставка

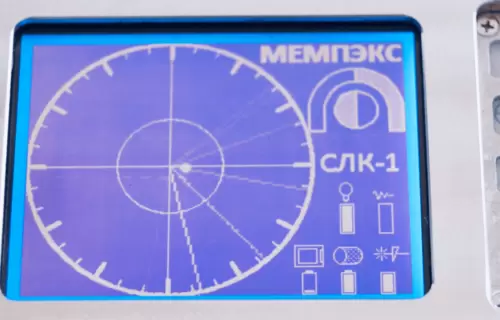

  • панель оператора
 Характеристики  Параметры СЛК-01
Датчик
Диаметр: 79 мм
Длина: 115 мм
 Азимутальная платформа
 Ширина: 150 мм
Высота: 175 мм
Глубина: 120 мм
Масса: 5 кг
 Подставка
 Ширина: 155 мм
Высота (в сложенном состоянии): 300 мм
Глубина: 140 мм
Диапазон регулировка по высоте: 100 мм
Диапазон регулировки в плане: 60 мм
Масса: 2,2 кг
 Панель оператора
 Ширина: 240 мм
Высота: 125 мм
Глубина: 50 мм
Масса: 1,3 кг
